電子工作マガジン　筆者：内田裕之氏　キット

技術的な質問、感想等は下記掲示板にお願い致します
横浜みどりクラブ（JH1YMC）
https://jh1ymc.bbs.fc2.com/

		ステレオＦＭラジオの製作 （ＨＨＥ−１５４）
IC：RDA5807FPを搭載し、最小マイクロ コントローラーSeeed Studio XIAO SAMD21で 制御するステレオFMラジオです 　　�@専用基板のみ(説明書付） 　￥５００税込 　　�A専用基板＋部品セット 　　　　　（説明書付） 　￥２６４０税込 通販の場合、送料は４３０円 加算して下さい。 ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。 ご了承ください。 ＊モジュール（ＳｅｅｄＳｔｕｄｉｏＳＡＭＤ２１、ＳＳＤ１３０６）は付属しません。 ＡｍａｚｏｎやＡｌｉｅｘpressなどでお買い求めください。 ＊ステレオジャックに接続するイヤホンまたはスピーカーおよび、 ケースも別途ご用意ください。 ＊ピンヘッダ・ソケット、ＱＩコネクター付コード、熱収縮チューブは 　　　　ソケットは必要ピン数より１P多くカットし、 　　　　　　切り口を削って成形してください 含まれますが、ご自身で加工をお願い致します。 スケッチはこちらからダウンロードしてください。 ラジオの３Ｄパネルデータはこちらからダウンロードしてください。 詳しい記事は２０２４年３月発売 『電子工作マガジン　春号』に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		ＡＭラジオマーカーの製作 ＬＡＢ−０１９部品セット
ＡＭラジオにＡＭラジオマーカーのアンテナに 近づけると、オルゴールがラジオから流れます 　　　 　部品、説明書セット 　　　　　￥１５００税込 通信販売の場合、送料￥４３０を加算して下さい ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。 ご了承ください。 詳しい記事は２０２４年３月発売 『電子工作マガジン　春号』に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		クリスマスメドレーが鳴る クリスマスツリーキットの製作 HHE-1３５
クリスマスツリーキット、追加基板、 　　説明書セット 　￥１７５０税込 通信販売の場合、送料￥６００を加算して下さい ＊8曲クリスマスメロディIC別売　￥１６５税込 市販のクリスマスツリーキットを使用して、更にクリスマス音楽を鳴らそう！ 音楽用追加基板に使用するICが１．２７ｍｍピッチの表面実装タイプですが、 それさえはんだ付けできれば、追加基板は問題ないです。 本体のクリスマスツリーには、沢山のＬＥＤが使用されているので、 はんだ付け甲斐もあり、はんだ付け練習にも持ってこい！のキットです。 完成後は、ふた付きケースに入れると、音がオルゴールっぽく鳴って、 とてもキレイですよ！ 見ても、聴いても楽しいキットになっています。 ＊クリスマスツリーの製作手順ｰ>英語版のみです ＊楽曲： 1.Jingle Bells 2.We Wish You A Merry Christmas 3.Silent Night 4.Deck The Halls 5.Joy To The World 6.The First Noel 7.Hark! The Herald Angel Sing 8.Oh, Christmas Tree （追加基板筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		インターネットラジオ（Web ラジオ）の製作 HHE-1４２
基板、説明書セット 　￥５００税込 通信販売の場合、送料￥３１０を加算して下さい 今回は基板のみの販売です。 サトー電気でご用意できるのは、表の部品のみです。 下記は　AliExpress などでお買い求めください ESP32-1732S019 Micro SD Card Adapter SPI MAX98357A I2S Mono Amp MAX98357A I2S Mono Amp 　 スケッチはこちらからダウンロードしてください。 インターネットラジオは、スマートフォンやパソコンでラジオが聴ける無料のサービスです（radiko など有名）。 製作するのは、パスワードや PLAY 操作が必要無いラジオストリーミングで提供されているラジオ局が対象です。 そのラジオ局がジャンル別に登録されているShoutcastから、m3u フォーマットでダウンロードし SD カードに書き込めば、スマホや PC 要らずでお気に入りのジャズ等が聞こえてきます。 詳しい記事は２０２３年６月１９日発売予定 『電子工作マガジン　２０２３年夏号』に掲載されてます。 　（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		静電気チェッカー（Electroscope）の製作 HHE-1３６　部品・製作説明書セット
ケース内部 　　 　部品、説明書セット 　￥１０００税込 通信販売の場合、送料￥６００を加算して下さい ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。 前号の「Metal Detector（金属探知器）」は磁界の変化を検出 しましたが、今回のエレクトロスコープ（静電気チェッカー）は 電界の状態（電荷の帯電状態）を検出する簡易な電子測定器です。 詳しい記事は２０２３年３月１９日発売予定 『電子工作マガジン　２０２３年春号』に掲載されてます。 　（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		金属探知器（Metal Detector）の製作 HHE-１３４　部品セット
製作する金属探知器では、 　差が可聴域になるように、可変コンデンサーを 設定します。サーチコイル部分に金属が近づくと 磁力線に影響し、コイルのインダクタンス値 が変化し、発振周波数が変化します。 その微妙に変化した差分周波数である音を 聞きとり金属を探知します。 　また、和分周波数が可聴域外となり聞こえない ため、ローパスフィルターは割愛しています。 さらに、NAND回路をバッファーとして 利用し、圧電スピーカーが十分鳴るため アンプも割愛しています。 　 　部品、説明書セット 　　　　　￥１９８０税込売切れです 通信販売の場合、送料￥６００を加算して下さい ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。 　　 −改造例− 鉢受け皿を使用してサーチコイルを製作しています。 例えば、UEW線０．４ｍｍを 8号鉢　２２０ｍｍφ 巻数：２８回 ４５８．５μＨ ５号鉢　１１０ｍｍ 巻数：３９回 ４６５．２μＨ **（本を購入されていない方へ）詳しくは→プチ改造** 大きさの異なるサーチコイルを製作したり、 発振周波数を変えてみたり、いろいろと楽しめます。 　　　　　　町田店店頭に展示中！！ 詳しい記事は２０２２年１２月発売 『電子工作マガジン　2022年冬号』に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏） *回路図上の記載は合っているのですが、部品表の記載に間違いがありました。 　　　　　誤　　　　　　　正 Ｒ２：　１ＫΩ　ー＞　１０ＫΩ Ｒ３：１０ＫΩ　ー＞　　１ＫΩ

		LED消灯式SWRインディケーター 　　　HHE-103　SWR　Indicator　Ver.1.0部品セット（コンデンサー型） 　　　HHE-113　SWR　Indicator　Ver.1.0部品セット（トロイダルコア型）
LED消灯式SWRインディケーターは、 SWRの値を表示するのではなく、 設定したSWR付近（たとえば1.5）から LEDが消灯または暗くなる インディケーターです。 ホイートストンブリッジ（Wheatstone bridge） 回路を使った簡単なものですが、 簡易調整には十分だと思います。 　 部品、説明書セット ・一部相当品になります ・ケース除きます HHE-103　コンデンサー型　　￥１３８６税込　 HHE-113　トロイダルコア型　　￥１４３０税込 ＊通信販売の場合、送料￥４３０を加算して下さい ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。 ←使用例 MLA同調ボックス内に実装 受信専用MLA（CCLoopMLA RO）の製作　部品セット も好評販売中です♪ 詳しい記事は２０２２年９月発売 『電子工作マガジン　2022年秋号』に掲載されてます。　　　　　　　　　 　（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		受信専用MLA（CCLoopMLA RO）の製作 HHE-103　CCLoopMLA　RO　Ver.1.0部品セット
２５ＭＨｚから９０ＭＨｚの受信を想定し、 同軸ケーブルを利用した直径約３０ｃｍの 受信専用ＭＬＡです。同調ループにはコンデンサ が追加でき、同調・給電ループとも長さの変更可。 給電方式は基本である結合ループ方式です。 町田店店頭に展示中！！ お客様の反響が多いです♪ 　 　部品、説明書セット 　　　　　￥５５００税込 　　　同調ループと給電ループの部品のみの販売です。 　　　その他部品表（パイプ、台座等）は除きます。 通信販売の場合、送料￥６００を加算して下さい ＊現在、部品の価格が急騰しており、販売価格が上がる可能性もございます。ご了承ください。 ＝＞ 気になる部分をチョイ見せ？ 詳しい記事は２０２２年８月発売 『電子工作マガジン別冊 令和版新BCLマニュアル』に掲載されてます。　　　　　　　　　 　（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		魅力的なロボット電子工作小さなロボット“Otto” に追加するサーボボードの製作（ＨＨＥ−１１７）
専用基板のみ 　１枚　￥１１０税込　　 通販の場合、送料￥３１０を加算して下さい　　　　　　　　　　　　　　　　　　　 今回は、基板のみの販売です。 製作に必要なダイオード、抵抗、ピンヘッダ、ピンソケット、 熱収縮チューブは必要に応じてお買い求めください。 ＊AliExpressで「Otto」を検索すると 写真のようなセットが販売されており、 基本的なもの(Arduino等）は含まれているので、 工作に不足のものを買い足して使うのも良いかもです。 詳しい記事は２０２２年６月発売 「電子工作マガジン２０２２年夏号」に掲載されてます。 　（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		プラズマスピーカ（ＬＡＢ−０１４）
写真を拡大しても分かり づらいのですが、〇を 付けた薄紫色がコロナ 放電です。 　　�@専用基板のみ 　　　￥４４０税込 　　�A専用基板＋部品セット 　　メロディICはホームスィートホーム付属 ￥２１４５税込 通販の場合、送料は〒６００ 代金を加算して下さい。 詳しい記事は２０２２年３月発売 「電子工作マガジン２０２２年春号」 に掲載されてます。（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏） 本を購入されていない方にも、回路図をお付けいたします。 キットに含まれないもの・・・ アルミホイル　　目玉クリップ ＊メロディＩＣを使用しないテスラコイルのキットは 横浜店にて￥１１５５税込で販売中です。 こちらも、通販の場合、送料はレターパックプラス代金を加算して下さい。 プラズマスピーカキットは、テスラコイルのキットも兼ねています。 テスラコイルの勉強にいかがでしょうか？ 稲妻を発生させるぐらいの高電圧を扱うため、製作、実験には注意が必要です。 と言うと、怖く思われるかもしれませんが、稲妻で音楽が聞こえるなんて驚きです！ 但し、メロディＩＣで奏でる曲は、蚊の羽音程度で微かにしか聞こえませんが・・・。

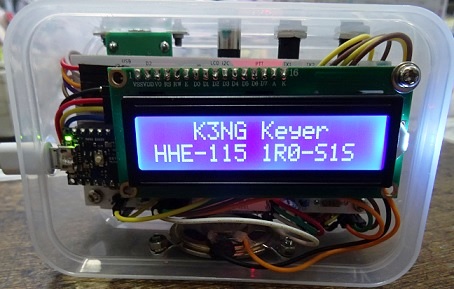

		Ａｒｄｕｉｎｏを使用した「ＣＷキーヤー」（ＨＨＥ−１１５）
�@専用基板のみ 　　　￥４４０税込 　　�A専用基板＋部品セット ￥５.８３０税込 通販の場合、送料は〒６００ 代金を加算して下さい。 　　　　*本に掲載されているセット内容と一部異なります。 　　　　（安価でご提供できるよう、相当品でご用意してます。） 詳しい記事は２０２１年９月発売 「電子工作マガジン２０２１年秋号」 に掲載されてます。（筆者：ＪＨ１ＹＭＣ　　内田　裕之氏） 　　本を購入されていない方にも、回路図をお付けいたします。 　　スケッチはこちらからダウンロードしてください。 キットに含まれないもの・・・ 　Ａｒｄｕｉｎｏ　Ｎａｎｏ　Ｅｖｅｒｙ（又は相当品）、Ｉ２Ｃ、 　ケース、　Ｌ型タイプのピンヘッダ、線材、ネジ類、 　USBシリアル変換モジュール（ＦＴ２３４Ｘ） ＊ピンヘッダ・ソケット、ＱＩコネクター付コード、熱収縮チューブは 　　　　ソケットは必要ピン数より１P多くカットし、 　　　　　　切り口を削って成形してください 含まれますが、ご自身で加工をお願い致します。

		Ａｒｄｕｉｎｏを使用した「ＣＷデコーダー」（ＨＨＥ−１１４）
欧文・和文　両方とも可能です。 　　 　　�@専用基板のみ 　￥４４０税込　 　　�A専用基板＋部品セット ￥３７４０税込 通販の場合、送料は〒６００ 加算して下さい。 　　本を購入されていない方にも、回路図をお付けいたします。 　　スケッチはこちらからダウンロードしてください。 　　　　*本に掲載されているセット内容と一部異なります。 　　　　（安価でご提供できるよう、相当品でご用意してます。） キットに含まれないもの・・・ 　Ａｒｄｕｉｎｏ　Ｎａｎｏ　Ｅｖｅｒｙ（又は相当品）、 　Ｒ４抵抗器（０Ω）、　ケース、　ネジ類 ＊ピンヘッダ・ソケット、ＱＩコネクター付コード、熱収縮チューブは 　　　　ソケットは必要ピン数より１P多くカットし、 　　　　　　切り口を削って成形してください 含まれますが、ご自身で加工をお願い致します。 詳しい記事は２０２１年６月発売 「電子工作マガジン２０２１年夏号」 に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		ホームFOXハンティング（ＨＨＥ−１１１）
フォックス送信機とハンター受信機で、宝探し？ 　　 　　�@専用基板のみ 　￥２２０税込 　　�A専用基板＋部品セット ￥２３１０税込 通販の場合、送料は〒６００ 加算して下さい。 銅価格の急騰により、価格が予定より上がっております。すみません。 *本に掲載されているセット内容と、一部異なります。 （９Ｖ電池ホルダなし。巻き枠、ネジ類はご自身でご用意ください。 ポリウレタン線の太さ・巻き数変更になっております。） 　　本を購入されていない方にも、回路図はお付けいたします。 町田店でご購入のお客様には、ループアンテナの巻き枠を お貸しすることができます。（但し、私どももお借りしたものなので、 すぐに返却できる方、壊さない等の信用できる方に限ります。） 詳しい記事は２０２０年１２月発売 「電子工作マガジン　冬号」に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		電磁砲でうんちを飛ばせ！？（ＨＨＥ−１１２）
う〇ちを飛ばして、 皆と飛距離を競い合おう！！ 　　 　　�@専用基板のみ 　￥２２０税込　　 　　�A専用基板＋部品セット ￥３６５０税込 通販の場合、送料は〒６００ 加算して下さい。 詳しい記事は２０２１年３月発売 「電子工作マガジン　春号」に掲載されてます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏）

		どこか古くて新しいジャパニーズ　ブレッドボードの 　Ｏｎｅ　Ｃｈｉｐ　ＡＭ　ラジオ（ＨＨＥ−１０２）
専用基板＋部品セット ￥２０９０税込　売切れ 通販の場合、送料は〒４３０ 加算して下さい。 　　　　　＊カマボコ板、単３電池、ボリュームやポリバリコンを 　　　　　止める基板は付属しません。 　　本を購入されていない方にも、回路図はお付けいたします。 詳しい記事は２０２０年９月１０日発売 「ラジオの製作創刊65周年記念特大号」 の６５ページに掲載されます。 （筆者：ＪＨ１ＹＭＣ　　内田　裕之氏） https://www.freeradio.jp/?p=8093
